【CPP114】訊：在今年的SPS / IPC / 驅動裝置展覽會上，魏德米勒針對驅動系統和部件推出了一種創新型的印刷電路板接插件,。用于印刷電路板的OMNIMATE大功率混合型BVF / SV 7.62HP Hybrid接插件只需一次插拔,，便可將混合電纜的電源線,、信號線以及編織屏蔽層全部聯接好，且自動對鎖,。

　　混合電纜在變頻器或者伺服變頻器與電機之間建立了電機輸出連接,。這個新的混合插頭連接器將革新性的、針對具體應用的細節組合到一種整體方案中,，允許電源,、信號和屏蔽進行同時、安全和“盲插式”的聯接,。

　　典型的案例是插拔式的屏蔽或自動掛上的單手操作鎖定機構,。這些功能的集成保證直觀的、無需工具的操作,，同時保證永久安全的接觸,，甚至是在比較困難的條件下。革新性的編織屏蔽層聯接確保對電子和數據通信進行可靠穩定的保護,，防止電磁干擾,。

　　這種新的大功率混合型BVF / SV 7.62HP Hybrid接插件由于集成了信號接點、插拔式的屏蔽聯接和單手操作的掛鉤,，由三種單獨產品組合而成,，將三個獨立的操作減少到一個操作動作。

　　在設計方面,，它針對典型挑戰提供了絕佳方案：

　　1. 讓信號聯接點與電源聯接進行無縫整合,，確保更加的微型化，在線路板上和裝置的面板都達到更大的封裝密度,。一次插拔操作有利于裝置的裝配,、調試和維護。

　　2. 帶有一個母的多點連接的插拔式屏蔽聯接替代了兩個螺栓法蘭,。創新的結構細節保證安全的電磁屏蔽,。外部和內部的編織屏蔽通過母的多點連接接插件自動進行聯接。無需帶金屬觸點的法蘭最大化的節約了空間,。

　　3. 單手的安全掛鉤：無需工具的掛式結構放在接插件的中間,，替代了兩個螺栓法蘭。安全,、可靠的對鎖可以自動地進行,，不太依靠操作者的技巧。信號接點的整合(無需改變連接器的尺寸)讓裝置和印刷電路板兩者的空間都進行了縮減,。所有四個功能(電源,、信號、屏蔽和對鎖)直觀的連接可用一個操作完成——即使是視線受到阻礙,，在比較困難的條件下,。

在電源,、信號接點、插拔式屏蔽連接和自動鎖定系統的多種功能的整合為生產,、安裝和維修大大節約了成本,。

　　還有更多的優勢：

　　——安裝和維護時間短,

　　——裝置尺寸的縮減以及控制柜里所需空間的減少

　　兩排裝置之間的距離可以最多減少10厘米，因為30°傾角的導線出口讓走線變得簡單,、窄小,。插拔式屏蔽接觸片與傳統的螺栓法蘭相比，需要相當少的安裝空間,。

　　1 / 3總之,，由于創新的屏蔽接觸片、單手安全鎖鉤和整合的信號接點,，裝置的在線時間可有效地提高,。

　　新一代的用于印刷電路板的OMNIMATE大功率混合型接插件采用了PUSH IN直插式接線技術。這種革新的接線技術可以保證混合電纜的快速加工和安裝,。采用了PUSH IN直插式接線,，單股線或帶管狀端頭的軟導線可以輕松地“插入”接線點。

　　插圖說明：

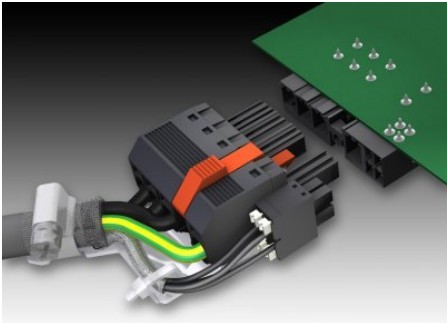

　　圖1: 魏德米勒OMNIMATE大功率混合型BVF / SV 7.62HP Hybrid接插件

　　針對印刷電路板的接插件——用于印刷電路板的大功率混合接插件能夠通過一次操作,，將混合電纜的電源線和信號線以及編織屏蔽聯接起來,。單手安全鎖鉤(在中間位置)充當中央鎖定系統(紅色區域)。

　　圖號：Hybrid_not_plugged

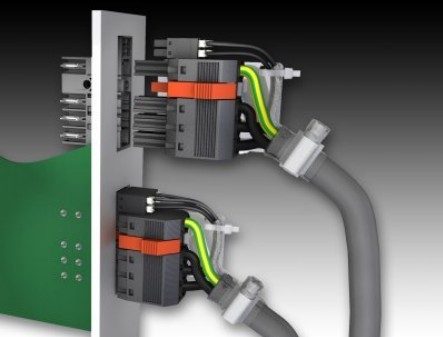

　　圖2: 魏德米勒應用于印刷電路板的OMNIMATE大功率混合型BVF / SV 7.62HP Hybrid接插件

　　因為30°斜角的導線出口,，這種用于印刷電路板的大功率混合型接插件針對狹小的線槽而設計,，這種結構細節可以讓你的裝置做得更緊湊。兩排裝置之間的距離可以最多減少10厘米,。

　　圖號：Hybrid_Applikation
